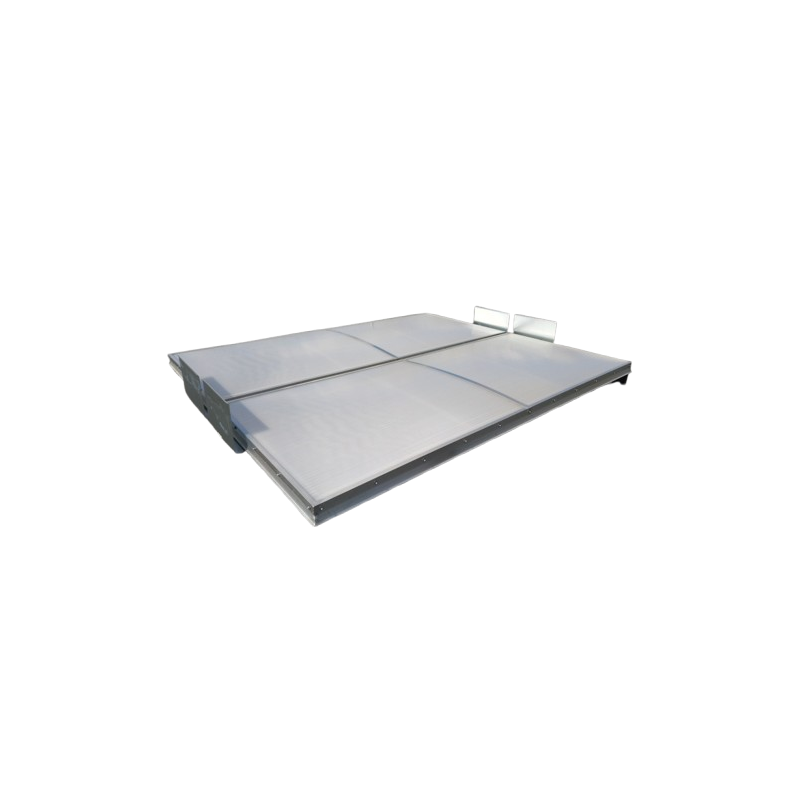

Klapa dymowa, oddymiająca AWAK DPS Podstawa prosto-skośna 50cm Dowolny wymiar Dwuskrzydłowa


Indeks: N1314_001

Producent
Wymiary Wymiary do wyboru
Czynna powierzchnia oddymiania W zakładce "Parametry"
Wysokość podstawy 50 cm
Rodzaj podstawy Prosto-skośna
Napęd elektryczny 24V
Współczynnik obciążenia śniegiem SL 550
Podstawa Blacha stal/ocynk
Płyta Poliwęglan do wyboru 16mm/20mm/25mm

Zestawienie czynnych powierzchni oddymiania we wszystkich dostępnych wariantach w zakładce "Parametry"

Czas realizacji: do 2 tygodni  126.jpg

9 007,00 zł netto

11 078,61 zł brutto

Wymiar boku A
Wymiar boku B (Zawiasy)
Grubość poliwęglanu
Dodaj owiewki/dyszę
Ilość

Na co zwrócić uwagę zamawiając klapę dymową:

1. Wymiary geometryczne – długość boku A i B klapy dymowej – są to wymiary wewnętrzne klapy dymowej

2. Czynna powierzchnia oddymiania Acz jest wyliczana na podstawie wielkości klatki schodowej - parametr zależy od wielkości klapy dymowej, (im większa klapa tym większa czynna powierzchnia), może być zwiększona jeśli zastosujemy owiewki lub owiewki i dyszę kierującą

CZYNNE POWIERZCHNIE ODDYMIANIA SPRAWDZIMY W ZAKŁADCE PARAMETRY

3. Wybór grubości poliwęglanu – pokrywy klapy – im grubszy poliwęglan tym „cieplejsza” klapa

  • 16mm - U=1,8 W/(m²·K)
  • 20mm - U=1,8 W/(m²·K)
  • 25mm - U=1,3 W/(m²·K)
  • 32mm + NRO - U=1,1 W/(m²·K) na specjalne zamówienie (dopłata 300zł)

4. Wybór opcji owiewki, dysza – możemy dzięki dodaniu owiewek lub owiewek i dyszy uzyskać większą czynną powierzchnię oddymiania przy tych samych wymiarach klapy dymowej.


System oddymiania grawitacyjnego

System oddymiania to jeden z najważniejszych elementów niezbędnych do zapewnienia odpowiedniego bezpieczeństwa przeciwpożarowego w budynku. System oddymiania ma za zadanie odprowadzić gorący i toksyczny dym na zewnątrz budynku. Odbywa się to poprzez otworzenie drzwi napowietrzajacych i klapy dymowej. Świeże powietrze wlatuje poprzez drzwi napowietrzające a toksyczny dym ulatuje na zewnątrz budynku poprzez klapę dymową. Taki system zapewnia bezpieczną i pewną drogę ewakuacji w sytuacji pożaru.

Dodatkową zaletą systemu oddymiania w codziennej sytuacji może być przewietrzanie klatek schodowych. Poprzez dodanie do systemu oddymiania przycisku przewietrzania możemy uruchomić system i w łatwy i skuteczny spsób przewietrzyć klatkę schodową.

System oddymiania składa się z:

  • Klapa dymowa/okno oddymiające - powoduje wylot toksycznych gazów na zewnątrz podczas pożaru
  • Czujka dymu - podczas pożaru alarmuje centralę oddymiania o obecności dymu w pomieszczeniu
  • Centrala oddymiania (z akumulatorami) - po otrzymaniu sygnału od czujki dymu, otwiera klapę dymową i drzwi napowietrzające
  • Ręczny przycisk oddymiania - służy do ręcznego otwierania klapy dymowej i drzwi napowietrzających, oraz alarmuje sygnałem dzwiękowym
  • Drzwi/okno napowietrzające - służy do wlotu świeżego powietrza do pomieszczenia
  • Siłownik drzwiowy - dostaje impuls od centrali i otwiera drzwi napowietrzające
  • Czujka pogodowa (opcja) - podczas przewietrzania przy pogorszeniu warunków pogodowych automatycznie zamyka klapę dymową
  • Przycisk przewietrzania (opcja) - ręcznie otwiera klapę dymową i drzwi napowietrzające nie uruchamiając sygnału alarmowego

Klapa dymowa, oddymiająca dwuskrzydłowa

Klapa oddymiająca dwuskrzydłowa spełnia taie samo zadanie jak klapa dymowa jednoskrzydłowa. Są one podstawowym elementem systemu oddymiania, są zamontowane na dachu mają za zadanie odprowadzenie dymu, gorących gazów i toksycznych substancji powstających w trakcie pożaru. Dodatkową zaletą klap jest doświetlenie i możliwość przewietrzania klatek schodowych lub hal.

Klapy dymowe muszą zostać poddane odpowiednim testom i badaniom, aby otrzymać odpowiednie certyfikaty uprawniające do wykorzystania ich w systemie oddymiania.

Najważniejszym parametrem klapy dymowej jest powierzchnia czynna (Acz) obliczona w projekcie oddymiania. Każdy wymiar klapy posiada inną powierzchnię czynną (więcej w zakładce "Parametry"). Wybierając odpowiednią klapę dymową zawsze musimy dobrać klapę tak aby jej powierzchnia czynna była równa lub większa od wyliczonej w projekcie.

Istnieje możliwość zwiększenia powierzchni czynnej poprzez dodanie do klapy dymowej owiewek (wiatrownic) lub owiewek z dyszą kierunkową. Jeśli spełniony jest parametr powierzchni czynnej klapy dymowej nie ma potrzeby domawiania owiewek lub owiewek i dyszy.

  • 16mm - U=1,8 W/(m²·K)
  • 20mm - U=1,8 W/(m²·K)
  • 25mm - U=1,3 W/(m²·K)
  • 32mm + NRO - U=1,1 W/(m²·K) na specjalne zamówienie (dopłata 300zł)

Im niższa wartość współczynnika U, tym lepszym izolatorem jest klapa dymowa i mniejsze są straty ciepła

Za dopłatą 300 zł możliwe jest wykonanie klapy dymowej o wartości współczynika U=1,1 W/(m²·K). Jest to najniższa wartości współczynnika dla klap dymowych jaka jest obecnie dostępna na rynku.



Podana cena dotyczy klapy dymowej z siłownikiem 24V. Klapy dymowej nie można podłączyć do napięcia 230V

WYMIAR  A x B Czynna powierzchnia z owiewkami Pobór prądu
190 x 190 2,563 2x4A
190 x 200 2,698 2x4A
190 x 210 2,833 2x4A
190 x 220 2,968 2X4A
190 x 230 3,103 2X4A
190 x 240 3,238 2X4A
190 x 250 3,373 2X4A
190 x 260 3,507 2X4A
190 x 270 3,642 2X4A
190 x 280 3,777 2X4A
190 x 290 3,912 2X4A
190 x 300 4,047 2X4A
200 x 200 2,840 2X4A
200 x 210 2,982 2X4A
200 x 220 3,124 2X4A
200 x 230 3,266 2X4A
200 x 240 3,408 2X4A
200 x 250 3,550 2X4A
200 x 260 3,692 2X4A
200 x 270 3,834 2X4A
200 x 280 3,976 2X4A
200 x 290 4,118 2X4A
200 x 300 4,260 2X4A
210 x 210 3,131 2X4A
210 x 220 3,280 2X4A
210 x 230 3,429 2X4A
210 x 240 3,578 2X4A
210 x 250 3,728 2X4A
210 x 260 3,877 2X4A
210 x 270 4,026 2X4A
210 x 280 4,175 2x6A
210 x 290 4,324 2x6A
210 x 300 4,473 2x6A
220 x 220 3,436 2x6A
220 x 230 3,593 2x6A
220 x 240 3,749 2x6A
220 x 250 3,905 2x6A
220 x 260 4,061 2x6A
220 x 270 4,217 2x6A
220 x 280 4,374 2x6A
220 x 290 4,530 2x6A
220 x 300 4,686 2x6A
230 x 230 3,756 2x6A
230 x 240 3,919 2x6A
230 x 250 4,083 2x6A
230 x 260 4,246 2x6A
230 x 270 4,409 2x8A
230 x 280 4,572 2x8A
230 x 290 4,736 2x8A
230 x 300 4,899 2x8A
240 x 240 4,090 2x8A
240 x 250 4,260 2x8A
240 x 260 4,430 2x8A
240 x 270 4,601 2x8A
240 x 280 4,771 2x8A
240 x 290 4,942 2x8A
240 x 300 5,112 2x8A
250 x 250 4,438 2x8A
250 x 260 4,615 2x8A
250 x 270 4,793 2x8A
250 x 280 4,970 2x8A
250 x 290 5,148 2x8A
250 x 300 5,325 2x8A
260 x 260 4,800 2x8A
260 x 270 4,984 2x8A
260 x 280 5,169 2x8A
260 x 290 5,353 2x8A
260 x 300 5,538 2x8A
270 x 270 5,176 2x8A
270 x 280 5,368 2x8A
270 x 290 5,559 2x8A
270 x 300 5,751 2x8A
280 x 280 5,566 2x8A
280 x 290 5,765 2x8A
280 x 300 5,964 2x8A
290 x 290 5,971 2x8A
290 x 300 6,177 2x8A
300 x 300 6,390 2x8A
