Kołnierz ogniochronny w rolce INTU FR COLLAR L SLIM + CLIP Uchwyty
Kołnierz INTU FR COLLAR L SLIM zbudowany jest z co najmniej dwóch warstw pęczniejącego wkładu grafitowego o nominalnej grubości 2,0 mm i szerokości 30 mm, umieszczonych w stalowej obudowie z blachy nierdzewnej o grubości 0,5 mm. Obudowa posiada uchwyty montażowe, które umożliwiają przymocowanie kołnierza do przegrody.

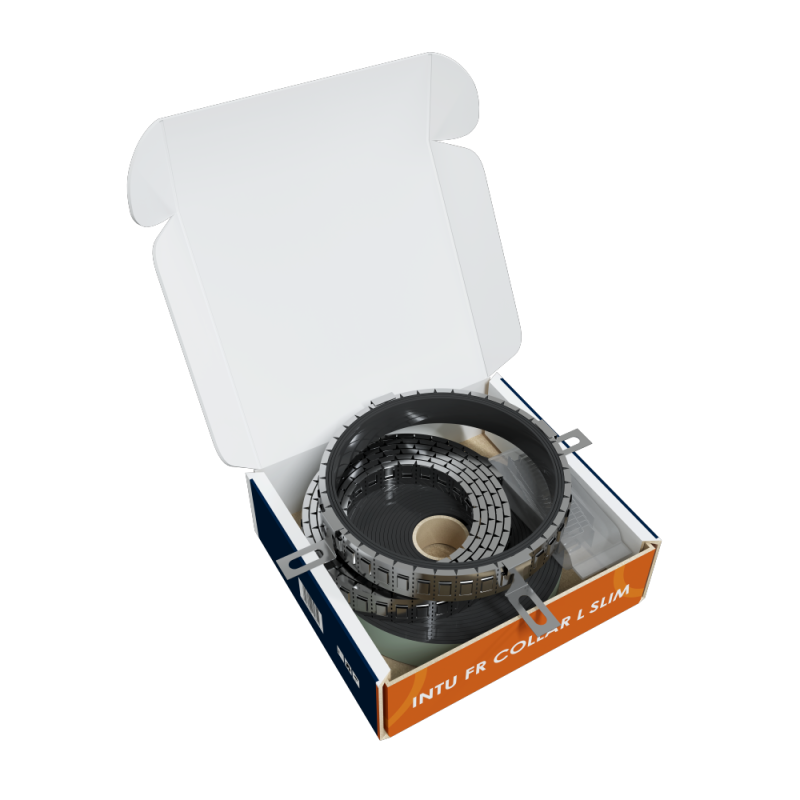

Zestaw zawiera wszystkie elementy niezbędne do wykonania instalacji:
-Obudowę ze stali nierdzewnej – wysokość 30 mm, długość 2,52 m,
-Taśmę pęczniejącą ogniochronną – 30 × 2,0 mm, długość 12 mb,
-20 szt. uchwytów CLIP S do standardowego montażu,
-Uchwyty dodatkowe: 10 x typ S (33 mm) (1610100000) i 10 x typ L (65 mm) (1620100000),
-Elementy mocujące: wkręt SPRING‑W 40 mm (9010400000) oraz kotwa gwoździowa 6 × 40 mm (9030605000).
Zastosowanie

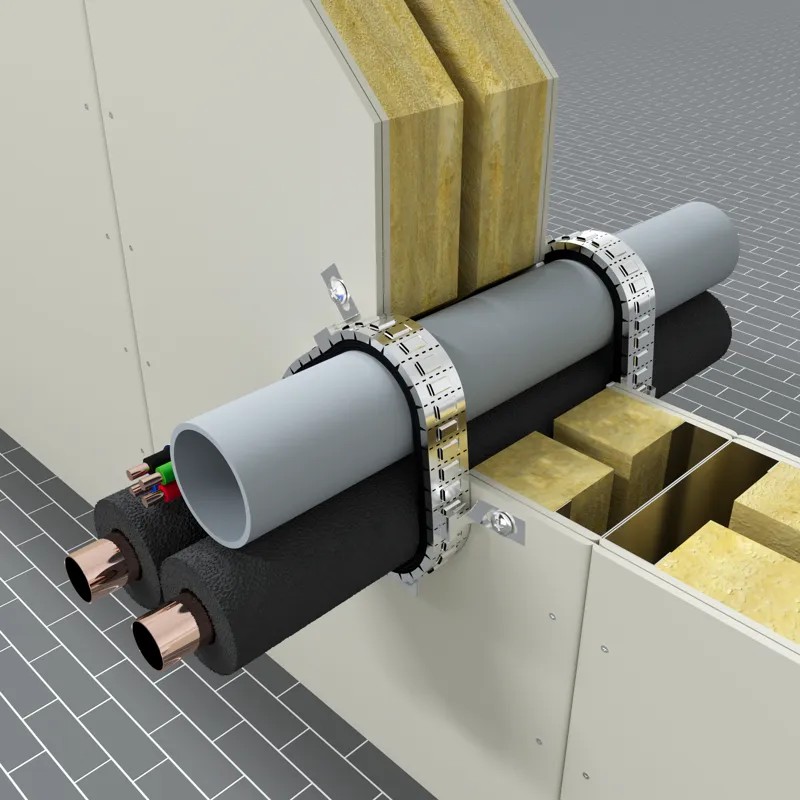

Kołnierz INTU FR COLLAR L SLIM stanowi uniwersalny element przeznaczony do zabezpieczania przejść instalacyjnych rur, kabli oraz rur kablowych — zarówno pojedynczych, jak i prowadzonych w wiązkach — wykonywanych w ścianach oraz stropach.

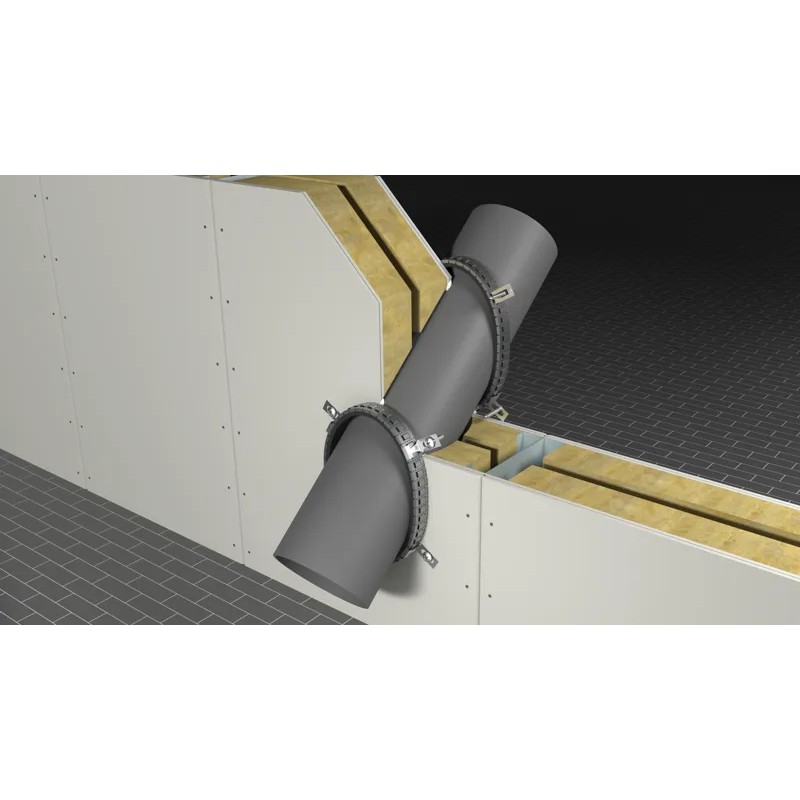

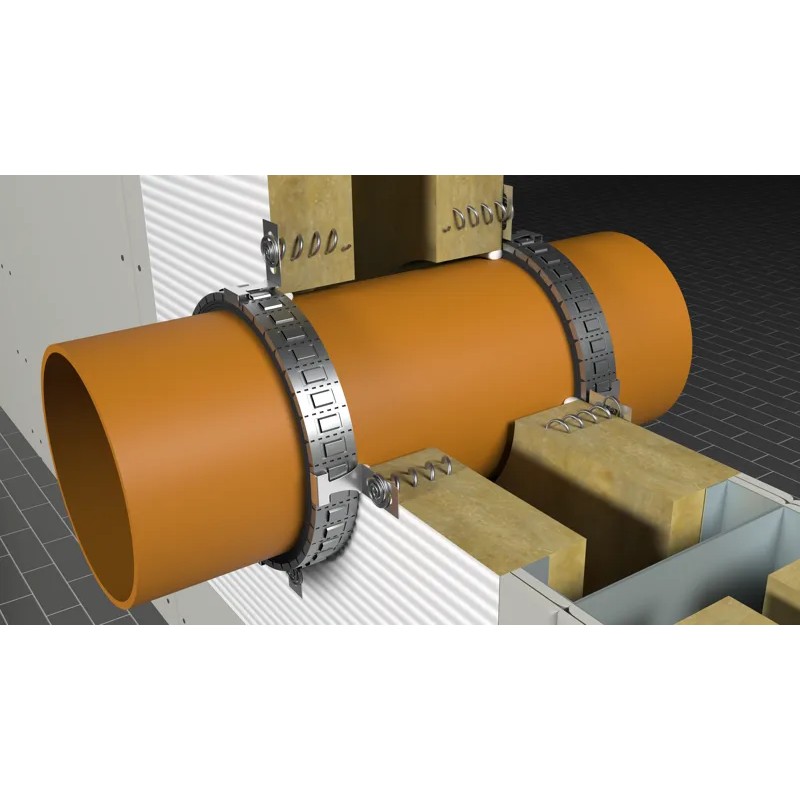

Ściana elastyczna:
Wymagana minimalna grubość przegrody to 100 mm. Konstrukcja powinna być obłożona z obu stron co najmniej dwiema warstwami płyt gipsowo‑kartonowych, przy czym łączna grubość okładziny po jednej stronie nie może być mniejsza niż 25 mm.
Ściana sztywna:
Minimalna grubość ściany wynosi 100 mm. Przegroda musi być wykonana z betonu lub elementów murowanych o gęstości nie mniejszej niż 450 kg/m³.

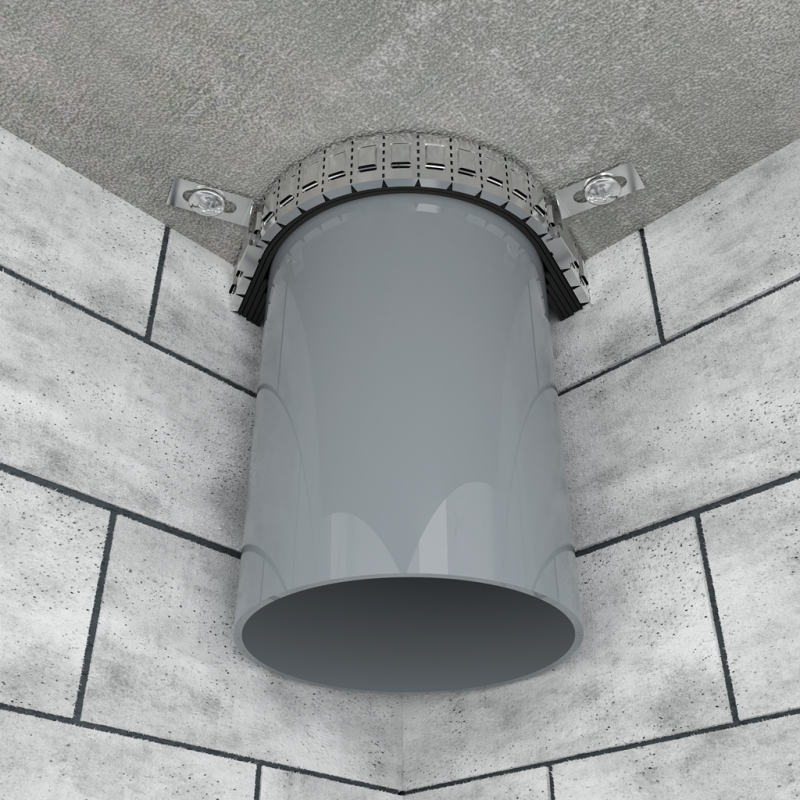

Strop sztywny:
Strop powinien mieć co najmniej 150 mm grubości i być wykonany z betonu, betonu zbrojonego lub betonu komórkowego o gęstości minimum 550 kg/m³.
Transport i przechowywanie
Przechowywać w warunkach suchych i chłodnych, w temperaturze od +5°C do +35°C.

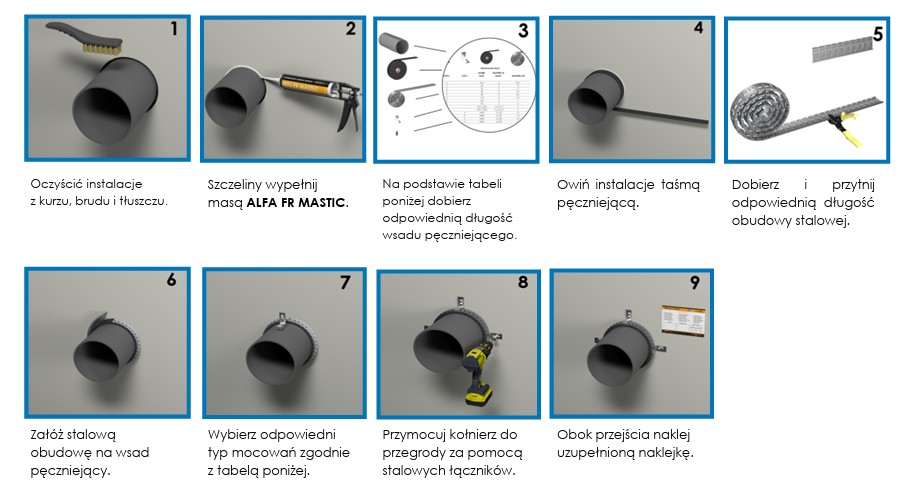

Montaż
