| Producent |
 |
| Napięcie robocze (VDC) |
15 VDC – 33 VDC |
| Pobór prądu (mA) |
4,47 mA |
| Napięcie przełączania |
min. 12 V; maks. 30 V DC / 250 V AC |
| Prąd przełączania |
min. 10 mA; maks. 4 A (indukcyjne) / 8 A (rezystancyjne) |
| Moc przełączania |
maks. 2000 VA (przy 250 V AC) |
| Czas zwłoki |
maks. 10 ms |
| Stan Fail-safe |
Interrupt, Remain |
| Czas sprzężenia |
3–255 s |
| Rezystancja linii wyjścia |
maks. 50 Ω |
| Długość linii wyjścia |
maks. 1000 m |
| Obciążenie pojemnościowe |
3 mF |
| Obciążenie indukcyjne |
maks. 10 mH |
| Napięcie monitorowania wejścia |
maks. 10 V DC |
| Prąd monitorowania wejścia |
maks. 10 mA |
| Rezystory zakańczające |
3,3 kΩ, 2,7 kΩ, 680 Ω (domyślnie); 3,9 kΩ, 820 Ω (tryb zgodności) |
| Rezystancja linii wejścia |
maks. 20 Ω |
| Długość linii wejścia |
maks. 30 m |
| Izolacja galwaniczna wejścia od LSN |
Nie |
| Napięcie robocze wejścia monitorującego przekaźnik |
od -30 V do +30 V DC |
| Pobór prądu wejścia monitorującego przekaźnik |
maks. 4,5 mA |
| Normalny zakres napięcia |
od +15 V do +30 V oraz od -30 V do -15 V |
| Izolacja galwaniczna wejścia monitorującego przekaźnik od LSN |
Tak |
| Kolor diody LED |
Czerwony; żółty; zielony (alarm pożarowy; usterka; działanie) |
| Sieć LSN / ustawienie adresu |
8 mikroprzełączników |
| Połączenia |
9 wtykowych złączy śrubowych i 6 zacisków śrubowych |
| Przekrój poprzeczny przewodu |
0,34 mm² – 2,5 mm² |
| Kolorystyka (RAL) |
Biały, RAL 9003 |
| Wymiary (W × S × G) |
96 × 87,5 × 35 mm |
| Masa |
0,170 kg |
| Temperatura pracy |
-20 °C – +50 °C |
| Temperatura przechowywania |
-25 °C – +70 °C |
| Stopień ochrony IP |
IP30 |
| Stopień ochrony IP FLM-430-SMB |
IP54 |
| Klasa sprzętu (IEC 62368-1) |
II |
| Wilgotność względna robocza, bez skraplania |
< 76% |
| Wysokość montażu |
maks. 2000 m n.p.m. |
| Klasa środowiskowa (EN 12101-10) |
1 |
| Klasa niezawodności |
Re 1000DP |
| Zawartość zestawu |

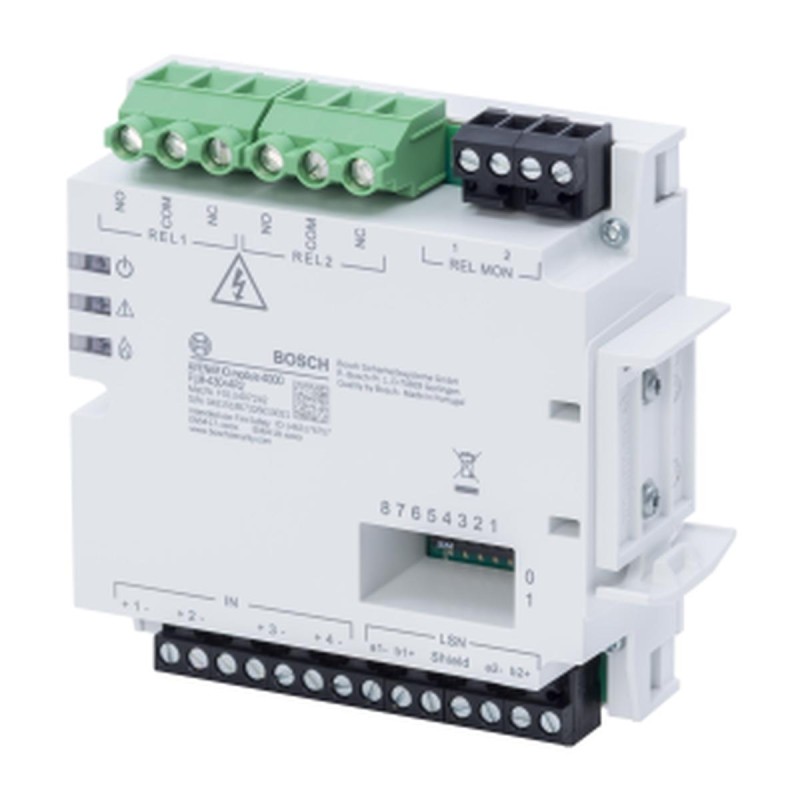

1 × moduł interfejsu FLM-430-I4R2; 4 × rezystor 3,3 kΩ ±1%, 0,4 W; 4 × rezystor 2,7 kΩ ±1%, 0,6 W; 4 × rezystor 680 Ω ±1%, 1 W |
