Moduł wyjść przekaźnikowych wysokonapięciowych FLM-420-RHV-D BOSCH

Indeks: N2440
Indeks producenta: FLM-420-RHV-D

Producent
Typ	Moduł wyjść przekaźnikowych wysokonapięciowych

Czas realizacji: 1-3 dni

708,00 zł netto

885,00 zł Netto

Zniżka 20%

870,84 zł brutto

Najniższa cena w okresie 30 dni przed promocją: 694,40 zł

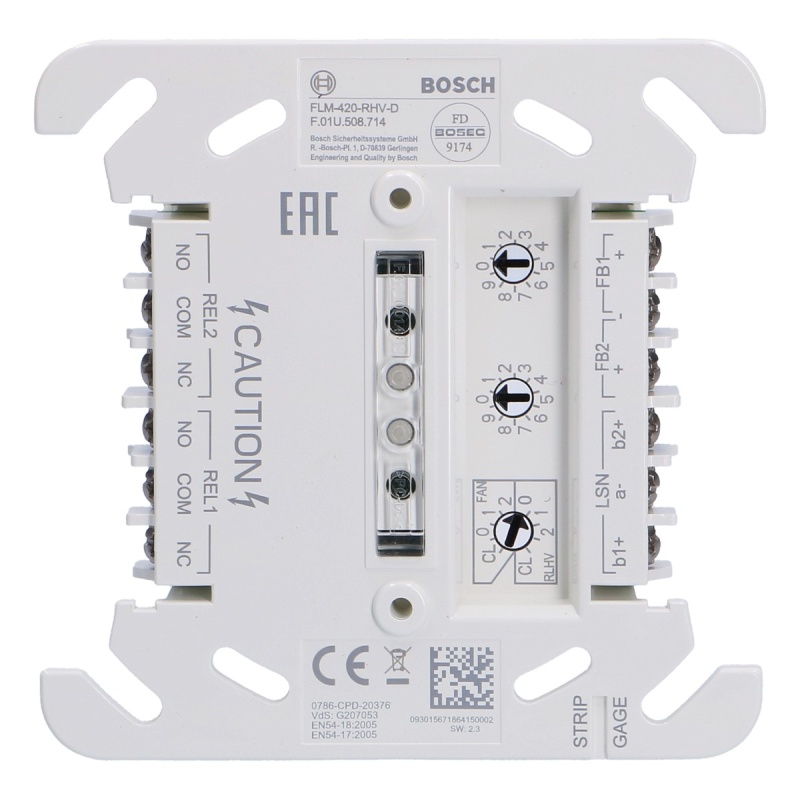

Moduł wyjść przekaźnikowych wysokonapięciowych FLM-420-RHV-D

FLM-420-RHV-D to moduł przekaźnikowy przeznaczony do zarządzania uruchamianiem urządzeń zewnętrznych, klap dymowych oraz wentylatorów (funkcja FAN) za pośrednictwem lokalnej sieci bezpieczeństwa LSN.

Główne cechy

Opcja wyboru między funkcją przekaźnika lub funkcją sterowania wentylatorem
Przełączniki obrotowe do automatycznego lub ręcznego ustawiania adresu
Panel wskaźników LED prezentujący stan pracy (wyłączalny przez LSN)
Zasilanie dostarczane z sieci LSN
Zachowanie funkcjonalności pętli LSN w przypadku przerwania kabla lub wystąpienia zwarcia dzięki dwóm wbudowanym izolatorom zwarć
Adapter do montażu na szynie DIN

Właściwości

Moduł posiada dwa przekaźniki typu C przeznaczone do sterowania zewnętrznymi urządzeniami. Zestyki przekaźników są zabezpieczone bezpiecznikami 10A, które znajdują się wewnątrz modułu. Maksymalne obciążenie zestyków przekaźnika zależy od rodzaju napięcia - wynosi 10 A przy napięciu 120 VAC / 230 VAC / 24 VDC oraz 6 A przy napięciu 30 VDC.

Do konfiguracji modułu i wyboru funkcji przekaźnika RLHV lub sterowania wentylatorem FAN służą obrotowe przełączniki.

Producent
Napięcie wejściowe	15 VDC - 33 VDC (min. - maks.)
Maks. pobór prądu	17,15 mA (normalna praca i załączenie)
Maks. obciążenie styków	10 A przy napięciu 120 VAC 10 A przy napięciu 230 VAC 10 A przy napięciu 24 VDC 6 A przy napięciu 30 VDC
Maks. czas zwłoki styku normalnie zamkniętego (NC)	9 ms
Natężenie sygnału zwrotnego	1 mA (oporność końcowa R=3,9 kΩ)
Napięcie sygnału zwrotnego	maks. 30 VDC
Bezpieczniki (F1, F2)	10 A / 250 V
Wskaźniki / elementy obsługi	2 diody LED (1 x czerwona, 1 x zielona)
Wybór funkcji i ustawienie adresu	3 przełączniki obrotowe • funkcji FAN/RLHV • Tryb „klasycznej” lub „udoskonalonej” sieci LSN • Adresowanie automatyczne lub ręczne
Połączenia	12 zacisków gwintowanych
Materiał obudowy	• Moduł PPO (Noryl) • Obudowa do montażu natynkowego
Kolor obudowy	• Moduł biały, podobny do RAL 9002 • Obudowa do montażu natynkowego biały, RAL 9003
Wymiary	ok. 11 x 11 x 4,8 cm (szer. x wys. x gł.)
Masa	ok. 150 g
Temperatura pracy	-20°C ÷ +50°C
Temperatura przechowywania	-25°C ... +85°C
Dopuszczalna wilgotność względna	< 96%
Klasa wyposażenia zgodnie z IEC 60950	Urządzenie klasy II
Klasa ochrony zgodnie z IEC 60529	IP 30
