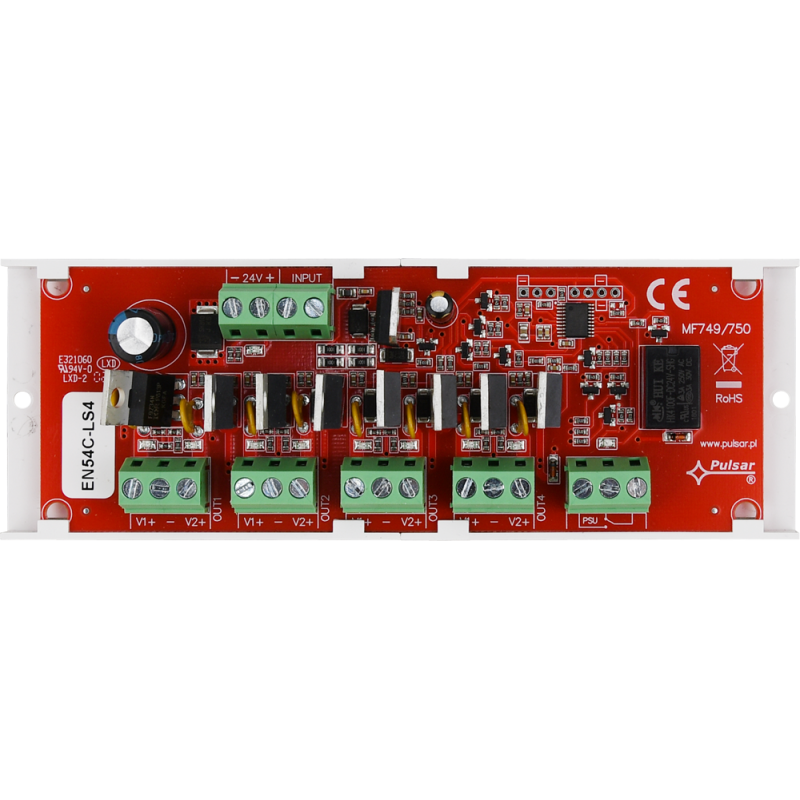

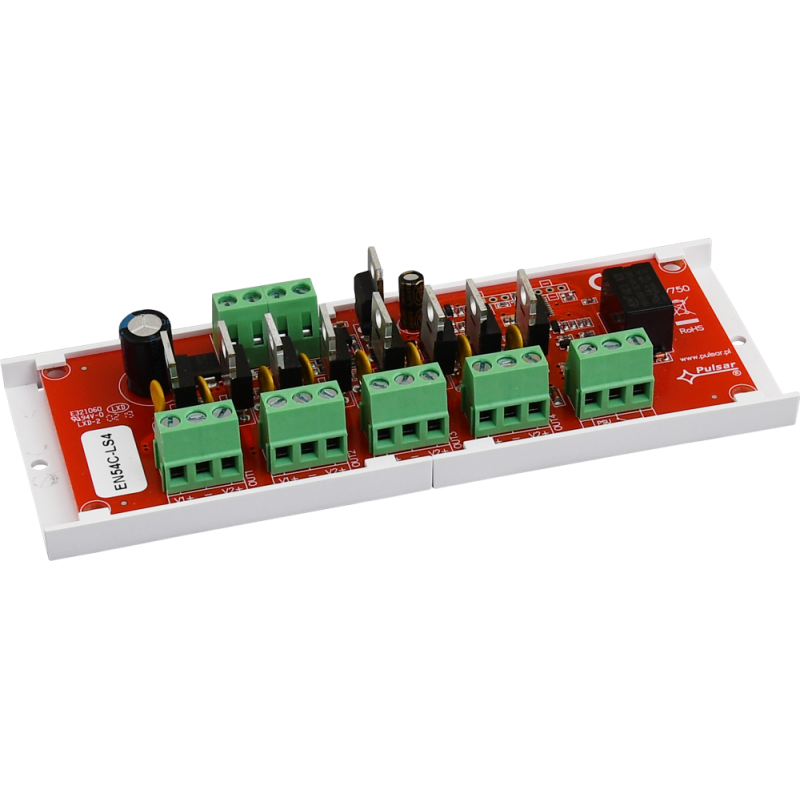

Moduły sekwencyjne EN54C-LS4/8 PULSAR

Moduły sekwencyjne EN54C PULSAR

Moduł sekwencyjny został zaprojektowany do współpracy z siłownikami elektrycznymi wyposażonymi w sprężynę powrotną lub bez sprężyny powrotnej, wykorzystywanymi w przeciwpożarowych klapach odcinających oraz klapach wentylacji pożarowej. Znajduje zastosowanie w systemach sygnalizacji pożarowej oraz instalacjach kontroli rozprzestrzeniania dymu i ciepła.
Podczas uruchamiania siłownika może wystąpić chwilowy skok prądu, znacznie przekraczający jego nominalną wartość. Gdy do jednego zasilacza podłączonych jest wiele takich siłowników, sumaryczny prąd udarowy może prowadzić do nieprawidłowego działania zasilacza, np. zadziałania zabezpieczeń, mimo że nie została przekroczona jego nominalna wydajność prądowa.
Moduł umożliwia sekwencyjne załączanie podłączonych odbiorników z 100-milisekundowym opóźnieniem między kolejnymi wyjściami. Dzięki temu prąd rozruchowy jest ograniczany do poziomu, który nie zakłóca pracy zasilacza, co pozwala na bezpieczne podłączenie większej liczby siłowników. Każde z wyjść jest niezależnie chronione bezpiecznikami polimerowymi PTC i wyposażone w diody LED informujące o stanie załączenia.
Sterowanie modułem odbywa się za pomocą urządzenia nadrzędnego (np. centrali pożarowej CSP), które ustawia odpowiednią rezystancję na wejściu INPUT. W przypadku wykrycia niedozwolonego stanu na wejściu, aktywowane jest techniczne wyjście sygnalizujące awarię.

Cechy

• Zasilanie: 20–30 V DC
• Dla siłowników ze sprężyną powrotną (LS8) i bez sprężyny (LS4)
• 4 lub 8 niezależnie zabezpieczonych wyjść (bezpieczniki PTC)
• Wejście wyzwalające INPUT (2×4,7 kΩ)
• Wyjście techniczne PSU – sygnalizacja awarii
• Optyczna sygnalizacja usterek
• Kompatybilny z zasilaczami EN54C
