Wyniesiony panel obsługowy WPO-3000
Wyniesiony Panel Obsługi WPO 3000 stanowi urządzenie współpracujące z centralą systemu POLON 3000. Jest przeznaczony do bezpośredniej obsługi przez odpowiednio przeszkolony personel obiektu oraz służby ratownicze. Jego zadaniem jest prezentowanie wybranych informacji dotyczących stanu systemu ochrony przeciwpożarowej, istotnych z punktu widzenia działań służb ratowniczych, a także umożliwienie wykonywania podstawowych czynności związanych ze sterowaniem systemem przeciwpożarowym.
Zastosowanie panelu pozwala na kontrolowanie i odczyt aktualnego stanu systemu sygnalizacji pożarowej bez konieczności uzyskiwania bezpośredniego dostępu do centrali CSP. Do jednej centrali POLON 3000 można podłączyć maksymalnie cztery panele WPO 3000.
Za niezawodność komunikacji pomiędzy panelem a centralą odpowiada dwuprzewodowa, redundantna magistrala RS-485 oraz dwa niezależne źródła zasilania. Podwójne złącza kanałów komunikacyjnych A i B umożliwiają dodatkowo kaskadowe łączenie kilku paneli WPO 3000 z centralą sygnalizacji pożarowej.
Budowa i funkcjonalność

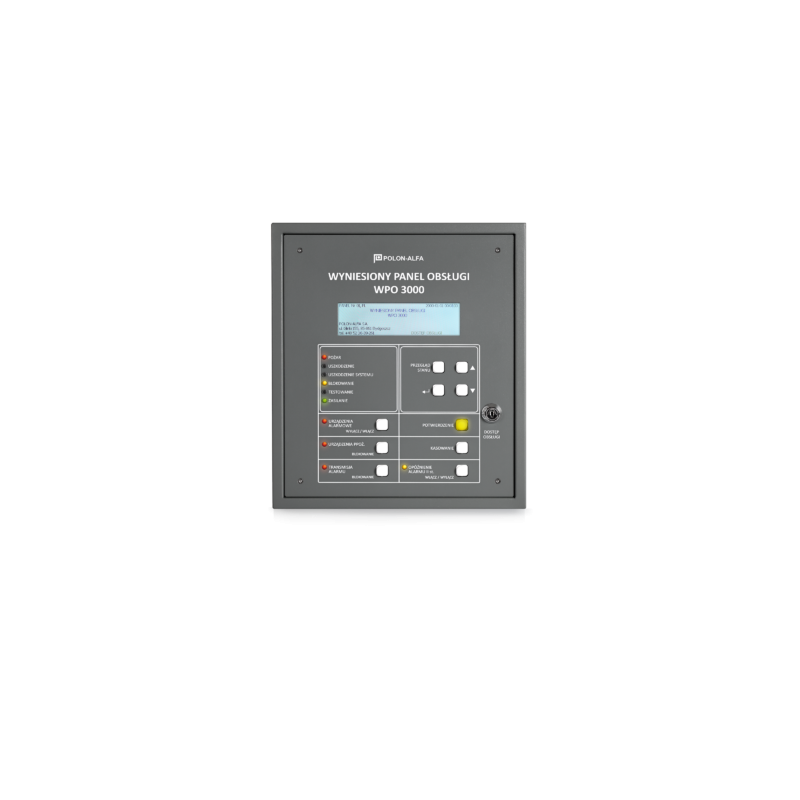

Panel WPO 3000 wyposażony jest w metalową obudowę przeznaczoną do montażu natynkowego na ścianie. Jego przednią część tworzy płyta czołowa, na której umieszczono wyświetlacz oraz elementy służące do obsługi i sygnalizacji. Po prawej stronie płyty znajduje się również stacyjka z kluczem, zapewniająca dostęp do funkcji przeznaczonych dla uprawnionego personelu. W obudowie przewidziano odpowiednie przepusty i złącza umożliwiające podłączenie zasilania oraz magistrali komunikacyjnej RS-485. Pod płytą czołową znajduje się kompletny, zintegrowany moduł WPO-30. Obejmuje on wszystkie podstawowe podzespoły funkcjonalne urządzenia, w tym wyświetlacz LCD, diody LED sygnalizujące stan systemu, przyciski obsługowe, zaciski zasilania oraz dwa kanały magistrali RS-485 służące do komunikacji z centralą sygnalizacji pożarowej.
