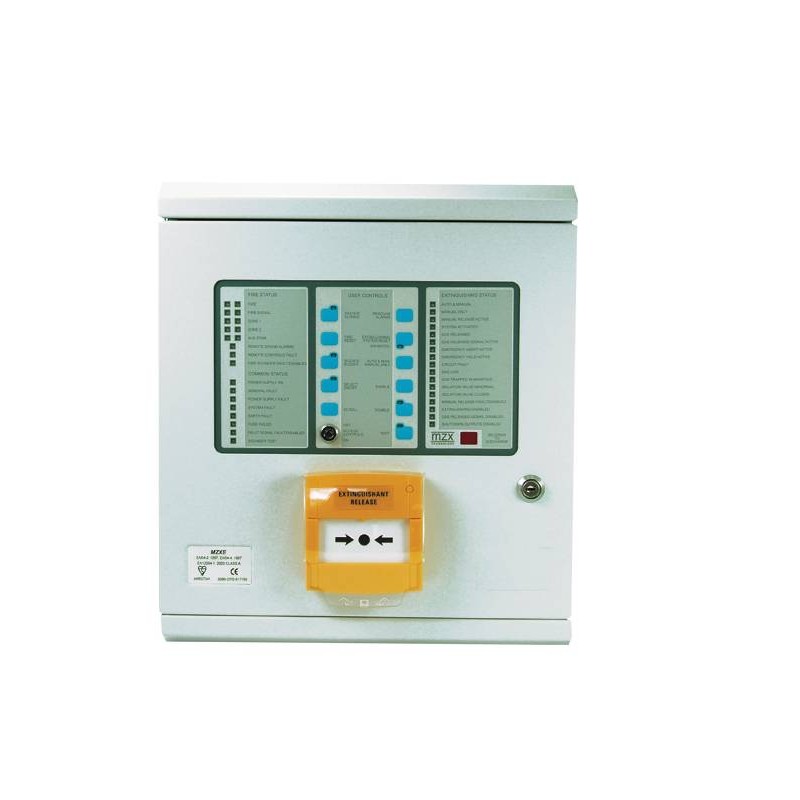

Centrala sterowania gaszeniem (angielski/arabski) MZX-e ZETTLER

Centrala sterowania gaszeniem MZX-e

Centrala sterowania gaszeniem MZX-e jest kompleksowym i jednocześnie przyjaznym dla użytkownika urządzeniem, zaprojektowanym i wyprodukowanym wg. najwyższych standardów.
Centrala posiada zatwierdzenie EN 12094-1: 2003, EN 54-2 i 4 i jest zaprojektowana zgodnie z BS 7273 część 1. Centrala posiada wiele opcji konfiguracji, niemniej jednak jest prosta w instalacji, programowaniu i obsłudze. Zdejmowana kaseta montażowa umożliwia inżynierowi okablowanie pustej obudowy, a następnie zamocowanie kasety na etapie uruchomienia. Ponadto dostępna jest szeroka oferta kompatybilnych akcesoriów, spełniających najbardziej restrykcyjne wymogi użytkowników.

Działanie

Dostępne są trzy w pełni monitorowane obwody stref dozorowych. Strefa 1 i 2 zwykle stanowią źródła alarmu pierwszego i drugiego stopnia, umożliwiając uwolnienie środka gaśniczego (koincydencja strefowa). Strefa 3 to strefa dodatkowa, wyłącznie do celów detekcji. Strefa 4 jest używana na potrzeby sterowania ręcznego.

Wyposażenie

Trzy w pełni monitorowane obwody alarmowe o obciążalności 0,5A, konfigurowalne za pomocą przełączników DIL. Dwa obwody służą do celów alarmowania o pożarze, a jeden obwód do indywidualnej sygnalizacji akustycznej stanu przed uwolnieniem środka gaśniczego, wyładowania gazu i awaryjnego wstrzymania gaszenia. Dwa w pełni monitorowane obwody sterujące wyzwalaczem elektromagnetycznym, każdy o obciążalności 1A, działające jednocześnie w celu wyładowania środka gaśniczego. Obwód RS485, na którym może pracować do 7 różnych paneli wskazań, pracujących na tej samej linii komunikacyjnej. Dodatkowe złącza i opcje konfiguracyjne umożliwiają inżynierowi skonfigurowanie w odpowiedni sposób wejść ręcznego sterowania wyzwoleniem, wstrzymaniem i przerwaniem gaszenia. Wejścia normalnie otwarte zapewniają możliwość zdalnego uruchomienia takich funkcji jak ewakuacja, wyciszenie alarmów, reset oraz monitorowania wejść: blokady gaszenia, niskiego ciśnienia czy wyładowania środka gaśniczego.
Wyjścia służą do sygnalizacji alarmu pożarowego pierwszego i drugiego stopnia, wyładowania, pożaru ogólnego i uszkodzenia ogólnego. Wyjścia można skonfigurować jako bezpotencjałowe NC/ NO lub wyjścia monitorowane 24V (50mA). Dostępny jest również przekaźnik bezpotencjałowy resetu systemu.

Funkcje

• Zatwierdzenie zgodnie z BS EN 12094-1:2003, dodatkowe opcje
• Zatwierdzenie zgodnie z BS EN 54-2 i 4
• Zaprojektowana zgodnie z BS7273-1:2000
• Wsparcie dla różnych systemów gaszenia gazem
• Wejścia monitorowane dla: wyładowania, ubytku środka gaśniczego, zamknięcia/nieprawidłowego położenia zaworu odcinającego, zablokowania gazu w kolektorze
• Wejścia sterujące trybu automatycznego/ręcznego, wstrzymania gaszenia, przerwania gaszenia
• Opcja odcinania wyzwalacza po upływie 1 minuty
• Monitorowane wyjście sterowania wyzwalaczem
• Wszechstronne opcje odłączeń
• Ogólne wyjścia: Pożaru, Uszkodzenia; przekaźnikowe lub nadzorowane
• Wyjścia monitorowane / przekaźnikowe dla alarmów: pierwszego, drugiego i trzeciego stopnia oraz wyładowania
• Funkcja przekaźnika resetującego
• Możliwość zastosowania barier iskrobezpiecznych
• Kompatybilność z wyzwalaczami elektromagnetycznymi lub typu Metron
• Działanie jedno- lub dwustopniowe
• Czas zwłoki przed wyładowaniem regulowany w zakresie od 0 do 60 sekund
• Sygnalizacja wyładowania na sygnał z łącznika ciśnieniowego lub bez jego pomocy
• Wstrzymanie wyciszenia alarmów do momentu całkowitego wyładowania
• Sygnalizacja uszkodzeń z zatrzaskiem lub bez
• Opcja szybkiego pulsowania brzęczyka, gdy zbliża się moment wyładowania
• Testowanie stref i sygnalizatorów przez jedną osobę

Konfiguracja

Zastosowanie przełączników DIL na wewnętrznej płycie głównej umożliwia inżynierowi prostą konfigurację wielu dostępnych opcji oraz kontrolę konfiguracji centrali przy każdej inspekcji.
