Moduł wysokonapięciowy przekaźnika FLM-420-RHV-S BOSCH

Indeks: N2434
Indeks producenta: FLM-420-RHV-S

Producent
Typ	Moduł wysokonapięciowy przekaźnika

Czas realizacji: 1-3 dni

778,40 zł netto

973,00 zł Netto

Zniżka 20%

957,43 zł brutto

Najniższa cena w okresie 30 dni przed promocją: 764,00 zł

Moduł wysokonapięciowy przekaźnika FLM-420-RHV-S BOSCH

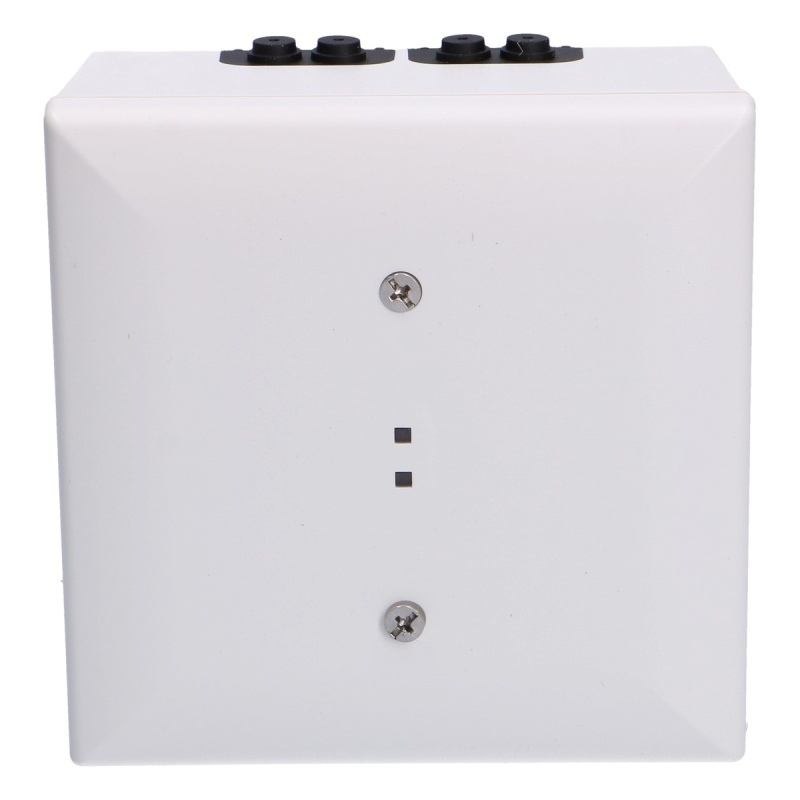

FLM-420-RHV-S to moduł interfejsu zamknięty w obudowie, stworzony specjalnie do montażu na powierzchni. Jest przeznaczony do uruchamiania zewnętrznych urządzeń, takich jak klapy dymowe i wentylatory (funkcja FAN), wykorzystując lokalną sieć bezpieczeństwa LSN.

Ten moduł współpracuje z centralami sygnalizacji pożaru, takimi jak FPA-5000 i FPA-1200, a także z wersją klasyczną LSN: BZ 500 LSN, UEZ 2000 LSN i UGM 2020.

Właściwości

Moduł posiada dwa przekaźniki typu C przeznaczone do sterowania zewnętrznymi urządzeniami. Zestyki przekaźników są zabezpieczone bezpiecznikami 10A, które znajdują się wewnątrz modułu. Maksymalne obciążenie zestyków przekaźnika zależy od rodzaju napięcia - wynosi 10 A przy napięciu 120 VAC / 230 VAC / 24 VDC oraz 6 A przy napięciu 30 VDC.

Do konfiguracji modułu i wyboru funkcji przekaźnika RLHV lub sterowania wentylatorem FAN służą obrotowe przełączniki. Stan tych przełączników jest sygnalizowany przez diody LED (czerwoną i zieloną). Wbudowane izolatory zapewniają ciągłość działania w przypadku przerwania lub zwarcia linii w pętli LSN. Informacje o błędach są przekazywane do centrali SSP BOSCH.
Moduł korzysta z technologii LSN improved i zasilany jest z pętli sieci LSN.

Producent
Napięcie wejściowe	15 VDC - 33 VDC (min. - maks.)
Maks. pobór prądu	17,15 mA (normalna praca i załączenie)
Maks. obciążenie styków	10 A przy napięciu 120 VAC 10 A przy napięciu 230 VAC 10 A przy napięciu 24 VDC 6 A przy napięciu 30 VDC
Maks. czas zwłoki styku normalnie zamkniętego (NC)	9 ms
Natężenie sygnału zwrotnego	1 mA (oporność końcowa R=3,9 kΩ)
Napięcie sygnału zwrotnego	maks. 30 VDC
Bezpieczniki (F1, F2)	10 A / 250 V
Wskaźniki / elementy obsługi	2 diody LED (1 x czerwona, 1 x zielona)
Wybór funkcji i ustawienie adresu	3 przełączniki obrotowe (funkcji FAN/RLHV, Tryb „klasycznej” lub „udoskonalonej” sieci LSN, Adresowanie automatyczne lub ręczne)
Połączenia	12 zacisków gwintowanych
Materiał obudowy	Moduł PPO (Noryl), obudowa ABS/PC
Kolor obudowy	Moduł biały, podobny do RAL 9002, obudowa biały, RAL 9003
Wymiary	ok. 12,6 x 12,6 x 7,1 cm
Masa	ok. 390 g
Temperatura pracy	20°C ÷ +50°C
Temperatura przechowywania	-25°C ... +85°C
Dopuszczalna wilgotność względna	< 96%
Klasa wyposażenia zgodnie z IEC 60950	Urządzenie klasy II
Stopień ochrony zgodnie z IEC 60529	IP 54
